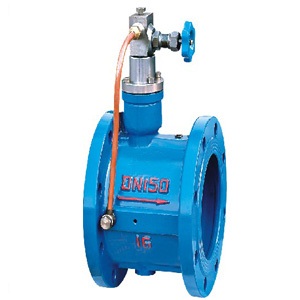

HH49X微阻缓闭蝶式止回阀主要用于净水、源水、污水、海水等介质的供、排水管道上，安装在水泵出品处，用以截断介质的回流消除原子能坏性的水锤，保护和道、水泵的安全运行。
1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能优良，不受管道中介质的影响，阀 瓣 先速关后缓闭，可防止破环性水锤。
3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。
4、橡胶缓冲，启闭平稳，无震动，无噪音。
5、比老式止回阀流阻小，有明显的节能效果。
型 号
HH47X-10 HH48X-10 HH49X-10
HH47X-16 HH48X-16 HH49X-16
公称压力
PN1.0MPa
PN1.6MPa
公称通径
DN50～800mm
密封试验压力
1.1MPa
1.76MPa
壳体试验压力
1.5MPa
2.4MPa
主要零件材料
阀 体
灰铸铁或球墨铸铁
阀 瓣
铝青铜
阀 杆
不锈钢
弹 簧
阀座密封面
橡胶
公称通径DN
尺寸(mm)
mm
in
D
D1
D2
H
H1
L
Z-фd
螺栓
150
6
280
240
210
228
172
8-ф23
8-M20
200
8
335
295
265
270
230
250
10
390
350
320
305
12-ф23
12-M20
300
12
440
400
368
367
264
14
500
460
428
422
294
290
16-ф23
16-M20
16
565
515
482
462
324
310
16-M22
450
18
615
532
497
351
330
20-ф25
20-M22
20
670
620
585
379
600
24
780
725
685
607
434
20-ф30
20-M27
700
28
895
840
800
702
491
430
24-ф30
24-M27
32
1010
950
905
792
549
470
24-ф34
24-M30
