Y型止回阀使用说明书

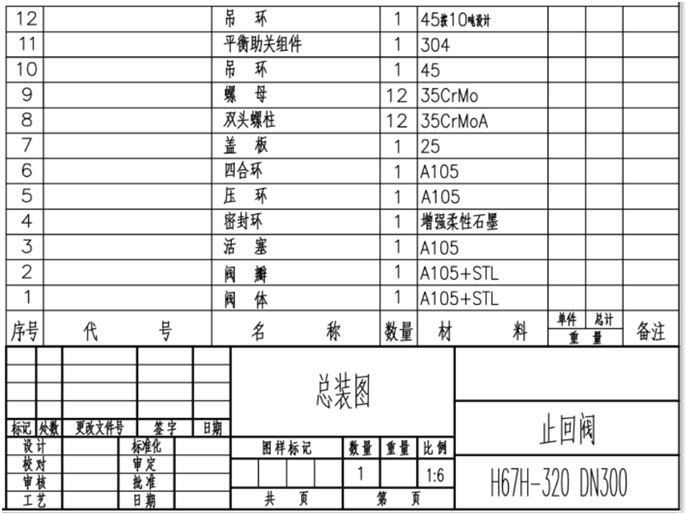

型号规格:H67Y-320C-DN300主要零部件材料:
阀瓣
活塞
四合环
压环
盖板
A105
25
主要外形尺寸和连接尺寸:
L
H1
H2
Do
D1
D2
配管尺寸
300
1370
220
870
Φ510
296
406
Φ406*55
一、用途:安装在汽、水管道上,作为自动防止介质逆流的安全装置。二、结构特点:
阀瓣在阀体内上、下移动,当介质倒流时,靠介质压力自动把阀门关闭。
阀座密封面用钴基硬质合金等离子喷焊而成。密封面硬度高、耐摩擦、抗擦伤、使用寿命长。
平衡助关组件起到让中腔和出口端压力平衡的作用,当阀门开启的时候,平衡助关组件会把中腔的一部分压力排放到出口端便于阀瓣开启,当阀门自动关闭的时候,出口端的管道回压力通过平衡助关组件自动进入中腔帮助阀瓣下移关闭。
三、注意事项:
此阀门呈斜角安装,也可水平安装。
注意介质流向从下向上流(正流)。
安装时,阀体上有四个吊环,起吊时四个吊环要同时受力。

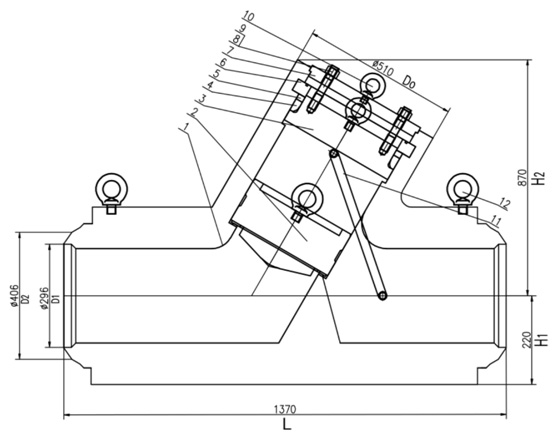

四、主要外形图
