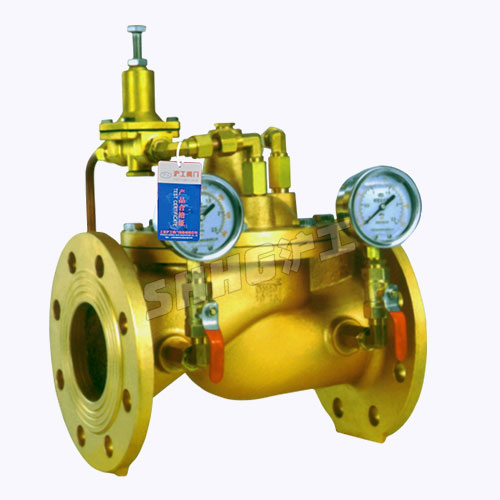

800X压差旁通平衡阀
产品型号:800X公称通径:DN40~1600mm公称压力:PN1.0~2.5MPa适用介质:水、油品、海水、污水适用温度:0~80℃结构长度标准:GB/T12221-2005连接法兰标准:GB/T9113压力温度等级:GB/T12224-2005
试验检验标准:GB/T13927-2008
一、压差旁通平衡阀介绍
型压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。红阀压差旁通平衡阀可提高系统的利用率,保持压差的精确恒定值,并可较大限度地降低系统的噪音,以及过大压差对设备造成的损坏。压差旁通平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全靠介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀门。
二、型压差旁通平衡阀压差旁通平衡阀结构特点
压差旁通平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全靠介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀门。
三、型压差旁通平衡阀原理
压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率,保持压差的精确互定直,并可大限度地降低系统的噪音,以及过大压差对设备造成的损坏。压差平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀门。四、型压差旁通平衡阀主要技术参数
公称压力(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
适用介质
介质温度(℃)
1.0
1.5
1.1
水
0~80(隔膜式)0~200(活塞式)
1.6
1.76
2.4
2.5
2.75
3.75
五、型压差旁通平衡阀连接尺寸
公称通径(mm)
尺 寸(mm)
L
H1
H
20
150
126
520
25
160
32
180
40
200
610
50
203
65
216
625
80
241
642
100
292
270
750
125
330
310
808
356
320
864
495
370
1135
250
622
430
1185
300
698
480
1325
350
787
525
1385
400
914
580
1445
450
978
635
