产品介绍
Q41F法兰球阀Q41F法兰球阀用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。产品名称:法兰球阀产品型号:Q41F公称通径:DN15~DN300结构形式:球形公称压力:1.6Mpa~6.4Mpa连接方式:法兰式适用温度:-20~232℃~350℃~550℃驱动方式:手动、电动、气动阀体材质:铸钢、不锈钢制造标准:国标GB、德国DIN、美国API、ANSI适用介质:水、油、气及某些腐蚀性液体产品说明Q41F法兰球阀用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。产品特点Q41F法兰球阀本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。浮动式球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气过氧化氢,甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。主要优点(1)流体阻力小,全通径的球阀基本没有流阻。(2)结构简单、体积小、重量轻。(3)紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。(4)操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。(5)维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。(6)在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。(7)适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。(8)由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。性能规范设计与制造结构长度法兰尺寸压力-温度试验-检验GB122237GB12221GB9113 JB79GB9131GB/T13927 JB/T9092压力试验验项目壳体试验密封试验上密封试验气密封试验介质水气单位MPaMPaMPaMPa公称压力PN(MPa)1.62.41 81 80.5-0.72.53.82.82.84.06.04.44.46.49.67.07.010.015.011.011.016.024.018.018.0主要零件材料名称材料阀体 /阀盖CF8CF3CF8MCF3MWCBLCBWC6WC9C5球体CF8CF3CF8MCF3MWCB HCrCF8CF8CF8CF8阀杆F304F304LF316F316L2C13F304F304F304F304阀座PTFE/PPL填料 /垫片PTFE/PPL石墨螺栓不锈钢35CrMoA螺母不锈钢45、35CrMoA手柄铸钢外形结构图1.6MPa主要连接尺寸型号公称通径 DN(mm)尺寸(mm)LDD1D2b-fz-ΦdHWQ41F-16CQ41F-16PQ41F-16RQ41F-16RLQ341F-16CQ341F-16PQ341F-16RQ341F-16RL1513095654514-24-Φ146511520140105755514-24-Φ147513025150115856514-24-Φ1485150321651351007816-24-Φ1895190401801451108516-34-Φ181052305020016012510016-34-Φ181152406522018014512018-34-Φ181452808025019516013520-38-Φ1816031010028021518015520-38-Φ1818533012532024521018522-38-Φ1821560015036028024021024-38-中2324580020040033529526526-312-Φ23300100025045040535532030-312-Φ2538012002.5MPa主要连接尺寸型号公称通径 DN(mm)尺寸(mm)LDD1D2b-fz-ΦdHWQ41F-25CQ41F-25PQ41F-25RQ41F-25RLQ341F-25CQ341F-25PQ341F-25RQ341F-25RL1513095654514-24-Φ146511520140105755514-24-Φ147513025150115856514-24-Φ1485150321651351007816-24-Φ1895190401801451108518-34-Φ181052305020016012510020-34-Φ181152406522018014512022-38-Φ181452808025019516013522-38-Φ1816031010028023019016024-38-Φ2318533012532027022018828-38-Φ2521560015036030025021830-38-Φ2524580020040036031027834-312-Φ25300100025045042537033236-312-Φ3038012004.0MPa主要连接尺寸型号公称通径 DN(mm)尺寸 (mm)LDD1D2D6b-fz-ΦdHWQ41F-40CQ41F-40PQ41F-40RQ41F-40RLQ341F-40CQ341F-40PQ341F-40RQ341F-40RL151309565454016-24-Φ14701152014010575555116-24-Φ14801302515011585655816-24-Φ149015032180135100786618-34-Φ1810019040200145110857618-34-Φ18110230502201601251008820-34-Φ181202406525018014512011022-38-Φ181502808028019516013512122-38-Φ1817031010032023019016015024-38-Φ2319033012536027022018817628-38-Φ2522060015040030025021820430-38-Φ2525080020055037532028226038-312-Φ3039012006.4MPa主要连接尺寸型号 Type公称通径 DN(mm)尺寸(mm)LDD1D2D6b-fz-ΦdHWQ41F-64CQ41F-64PQ41F-64RQ41F-64RLQ341F-64CQ341F-64PQ341F-64RQ341F-64RL1514010575554018-24-Φ14751152016012590685120-24-Φ188513025180135100785822-24-Φ189515032200150110826624-24-Φ2310519040220165125957624-34-Φ23120230502501751351058826-34-Φ231302406528020016013011028-38-Φ231602808032021017014012130-38-Φ2318031010036025020016815032-38-Φ2520033012538129524020217636-38-Φ3023060015040334028024020438-38-Φ3426080020050240534530026044-312-Φ3440012006.4MPa以上请来电咨询我司技术部。
Q41F法兰球阀用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。
Q41F法兰球阀本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。浮动式球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气过氧化氢,甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。
(1)流体阻力小,全通径的球阀基本没有流阻。(2)结构简单、体积小、重量轻。(3)紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。(4)操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。(5)维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。(6)在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。(7)适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。(8)由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。
6.4MPa以上请来电咨询我司技术部。
远大Q41F法兰球阀
远大不锈钢球阀Q41F-16P
精小型二通不锈钢球阀
电动二通衬氟法兰球阀
防爆型卫生级卡箍电动球阀

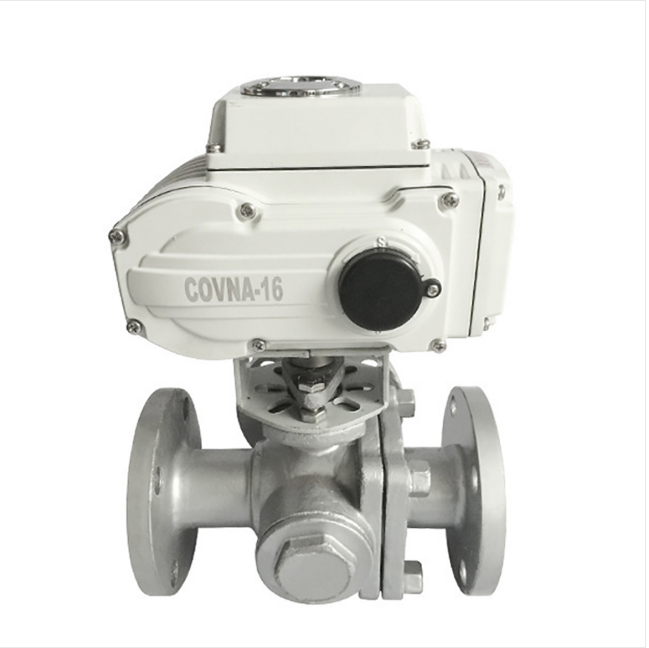

电动不锈钢三通法兰球阀

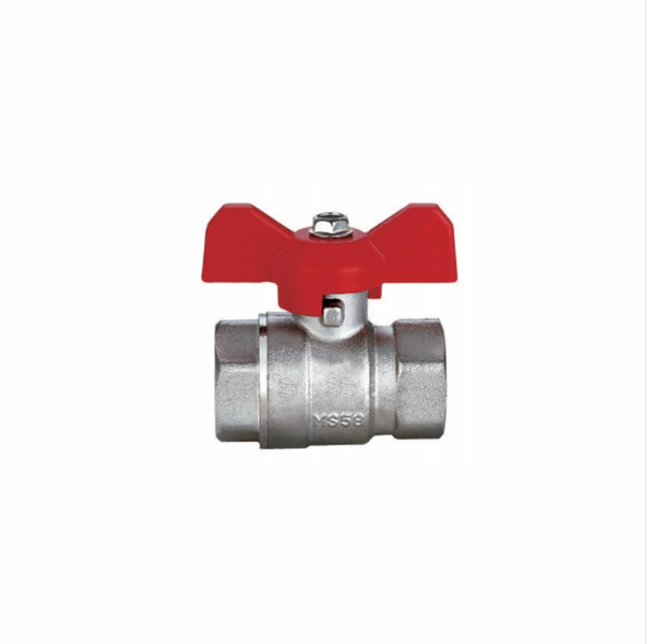

蝶形手柄铜镀镍球阀

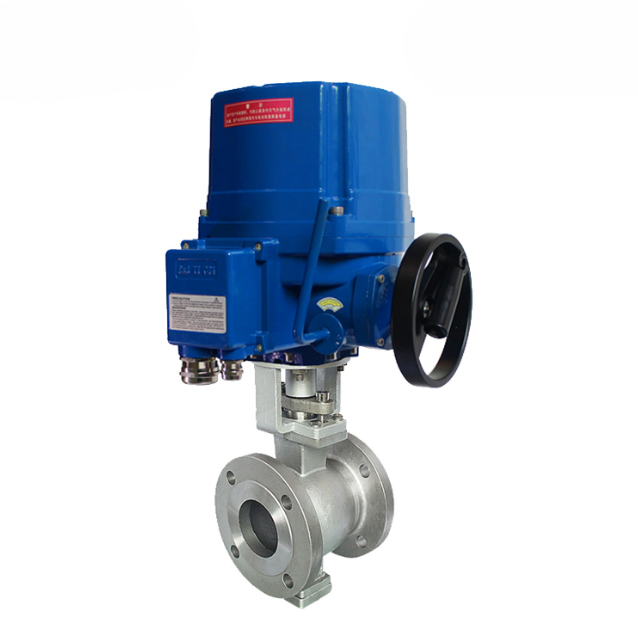

电动二通防爆V型球阀

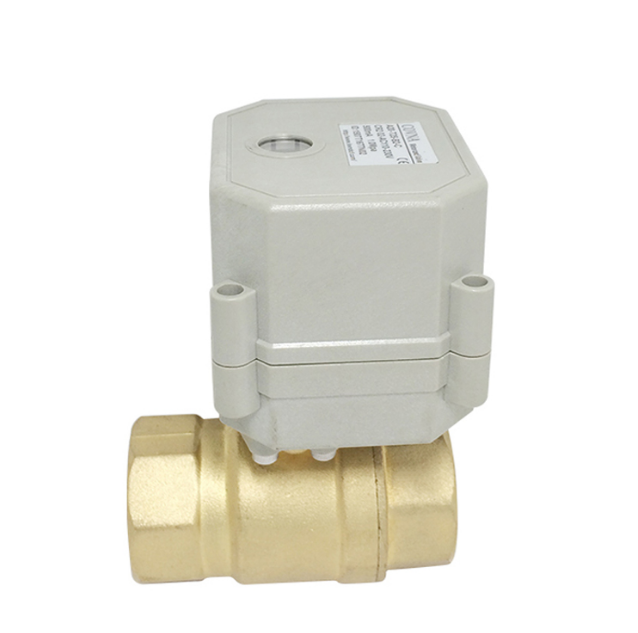

精小型电动二通黄铜球阀
HK60-Q-TF电动不锈钢三通法兰球阀

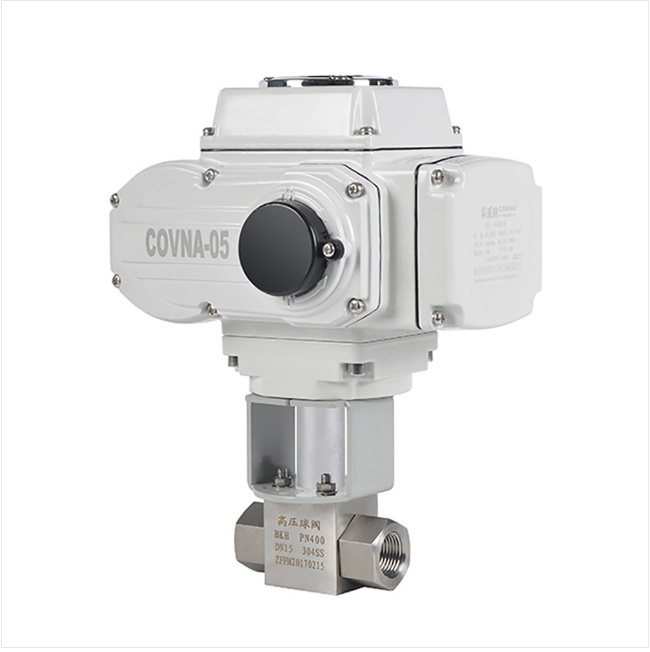

HK60-Q-G电动不锈钢高压二通内螺纹球阀
