KQ41F抗硫球阀

更新：2022-08-18 点击：867

阀门品牌：远大阀门有限公司
联系电话： 13918291052

产品介绍

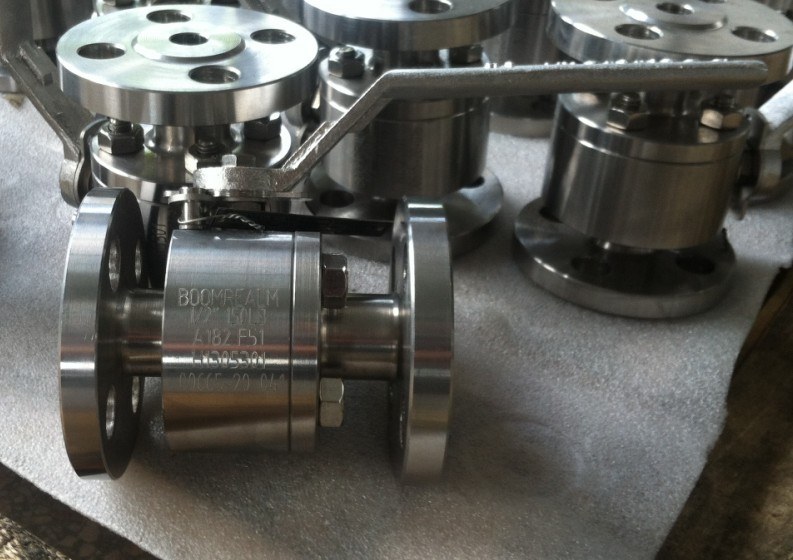

KQ41F抗硫球阀

KQ41F抗硫球阀是根据用户的需求，为满足在硫化环境下的抗硫化就力裂化的要求，我们从设计，选材、制造、试验、表面处理及涂漆都严格按美国腐蚀化工程师协会NACE的有关标准要求进行。

产品名称：	抗硫球阀	产品型号：	KQ41F
公称通径：	DN15～DN600	结构形式：	球形
公称压力：	16.0Mpa～32.0Mpa	连接方式：	法兰、螺纹、焊接
适用温度：	-20～180℃	驱动方式：	手动、电动、气动
阀体材质：	不锈钢304/316/316L	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、燃气、硫酸、气体及某些腐蚀性液体

产品说明

KQ41F抗硫球阀是根据用户的需求，为满足在硫化环境下的抗硫化就力裂化的要求，我们从设计，选材、制造、试验、表面处理及涂漆都严格按美国腐蚀化工程师协会NACE的有关标准要求进行。

产品特点

KQ41F抗硫球阀不仅选材广泛且内件材料均采用表面镀镍或316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，适用压力与温度范围广，全通径与缩经齐备，并可配多种驱动装置，是化工、石油炼制、油气开采与输送系统理想的用阀选择。
公称通径：DN50-400mm 2"-16"
缩径：DN50-450mm 2"-18"
公称压力：PN2.5-10.0MPa
CLASS：150-900Lb
适用温度：－196℃-300℃

主要性能及规范

公称压力 PN(MPa)	试验压力(MPa)			压力级	试验压力(MPa)
公称压力 PN(MPa)	壳体	高压液密封	低压气密封	压力级	壳体	高压液密封	低压气密封
2.5	3.75	2.75	0.6	CLASS150	2.94	2.16	0.6
4.0	6.0	4.4		CLASS300	7.76	5.62
6.4	9.6	7		CLASS600	15.3	11.23
10.0	15	11		CLASS900	23	16.85

型号、零件材料及主要参数

主要型号		零件名称	材质
主要型号		零件名称	碳钢	低温钢	不锈钢
OQK4 1/7E OQK34 1/7E OQK64 1/7E OQK94 1/7E		阀体	A105	A350LF2	A182 F316
		球体	A105+镀镍	A350LF2	A182 F316
		阀杆、固定轴	45/40cr+镀镍	42CrMo+镀镍	A182 F316
		阀座	A105+镀镍	A350LF2+镀镍	A182 F316
		密封圈	增强聚四氟乙烯对位聚苯
		O型圈	氟橡胶
		垫片、填料	柔性石墨 V型聚四氟乙烯
		轴套	SF自润滑轴承
		螺栓	A193 B7M	A193 B7M	316
		螺母	A194 2HM	A194 7M	316
应用规范	结构长度按	GB12221-89 ANSI B16.10
	法兰尺寸按	JB79-59 GB9113 HG20592-97 ANSI B16.5
	焊接标准按	GB12221-89 ANSI B16.25
	检验试验按	GB/T13927 JB/T9092-99 API598
	防火试验按	API 607 BS6755 II
