电动多回转铸铁法兰闸阀

更新：2023-05-26 点击：640

阀门品牌：远大阀门有限公司
联系电话： 13918291052

产品介绍

法兰闸阀是连接方式为法兰的闸阀，这种连接方式最为常见。法兰闸阀在管路中使用时稳定可靠，所以在高压管路上常采用法兰闸阀。

法兰闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。

闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式。本类阀门在管道中一般应当水平安装。

闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。

闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀（亦叫明杆闸阀）。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。


Z型白色电动调节型多回转执行器：

Z系列执行器，是阀门实现开启、关闭、调节控制的驱动设备。本系列执行器具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

Z系列执行器适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、柱塞阀、截流阀、水闸门等，可用于明杆阀也可用于暗杆阀，可对阀门进行远控、集控和自动控制，广泛应用于电力、冶金、石油、化工、制药、污水处理、农业灌溉等行业。

Z型白色电动调节型多回转执行器分类：

按控制方式分∶普通型、智能开关型、智能调节型( Profibus现场总线、Modbus现场总线、Hart现场总线、FF现场总线、Device Net现场总线);

按防护类型分:户外型和防爆型;

按连接方式分∶转矩型和推力型;

Z型白色电动调节型多回转执行器记住指标：

输入信号	4mA-20mA；无源接触点
供电电源	常规	三相:AC380V（50HZ）
		三相:AC380V（50HZ）
	特殊	单相:AC220V AC110V（50HZ、60HZ）
		直流:DC12V（50HZ）
基本误差限	≤1%
防护等级	IP65、IP68
防爆型等级	Exdll BT4、Exdll CT4
环境温度	-30℃~+70℃（可选-40℃~+100℃）
环境湿度	≤95%（25℃）
电机工作制：标配长时电机，F级绝缘

Z型白色电动调节型多回转执行器结构图：

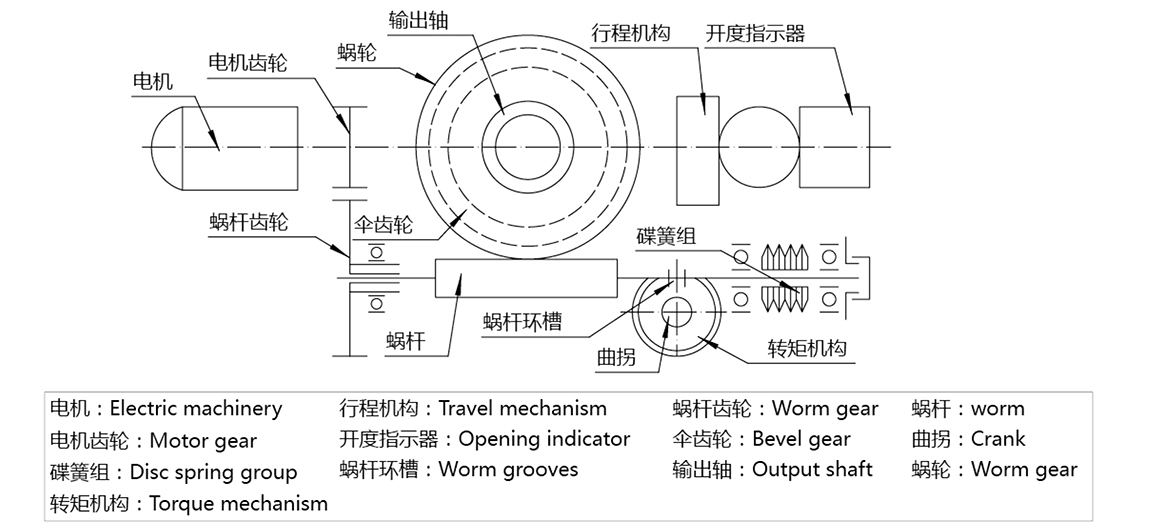

阀门电动装置有六个部分组成：电机，减速器，控制机构，手-电动切换机构，手轮部件及电气部分，其传动原理见图一。


1、电动机:采用YDF2-W户外型三相异步电机，该电机为短时工作制，额定持续工作时间为10分钟。

2、减速器∶由一对正齿轮和蜗轮付组成，电动机的动力经减速器传递给输出轴。

3、控制机构∶由转矩控制机构，行程控制机构及可调式开度指示器组成，用以控制阀门的开启和关闭及阀位指示

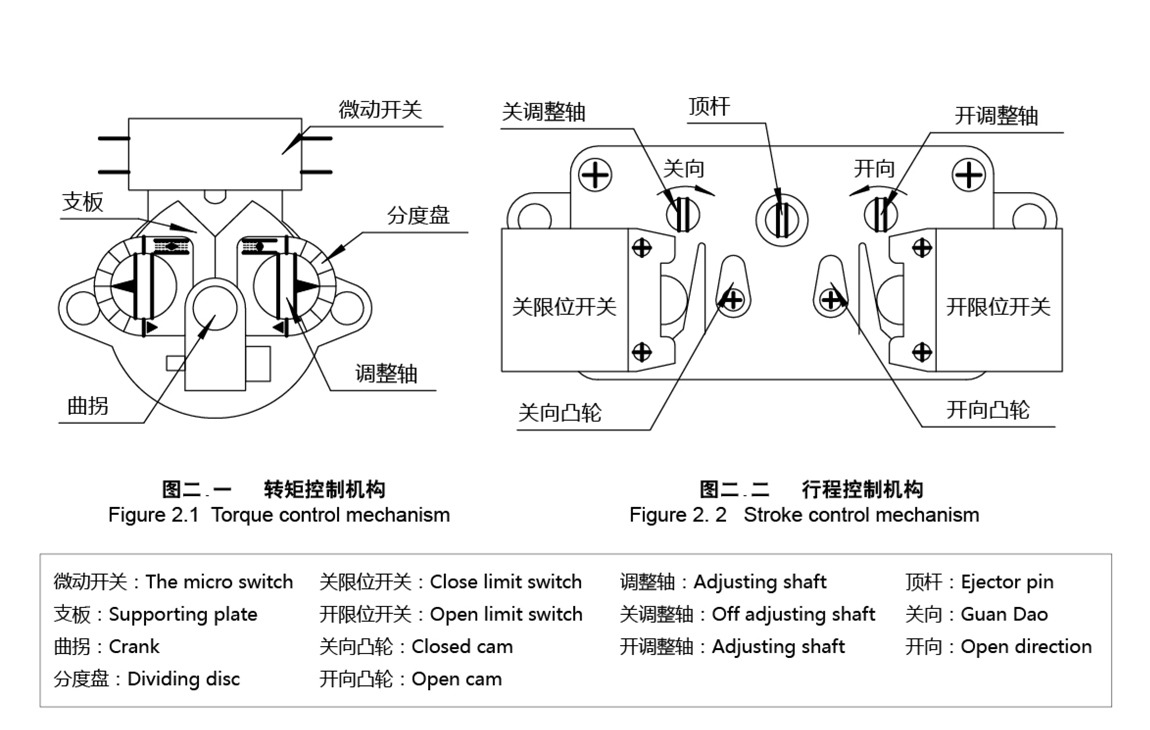

(1)转矩控制机构(图二.一)∶由曲拐，挡块，凸轮分度盘，支板和微动开关组成，当输出轴受到一定阻转矩后，蜗杆除旋转外，还产生轴向位移，带动曲拐旋转，同时使挡块也产生一个角位移，从而迫近凸轮，使支板上抬。当输出轴上的转矩增大到预定值时，则支板上抬直至微动开关动作，切断电源，电机停转，以实现对电动装置输出转矩的控制。


( 2)行程控制机构（图二.二)∶由十进位齿轮组，顶杆，凸轮和微动开关组成，简称计数器。其工作原理是由减速箱内的一主动小齿轮(Z=8)带动计数器工作。如果计数器按阀门开或关的位置已经调整好，当计数器随输出轴转到预先调整好的位置（圈数）时，则凸轮将被转动90°，压迫微动开关动作，切断电源，电机停转，壹实现对电动装置行程(圈数）的控制。为了控制较多转圈数的阀门，可调整凸轮转180°或270°再压迫微动开关动作。

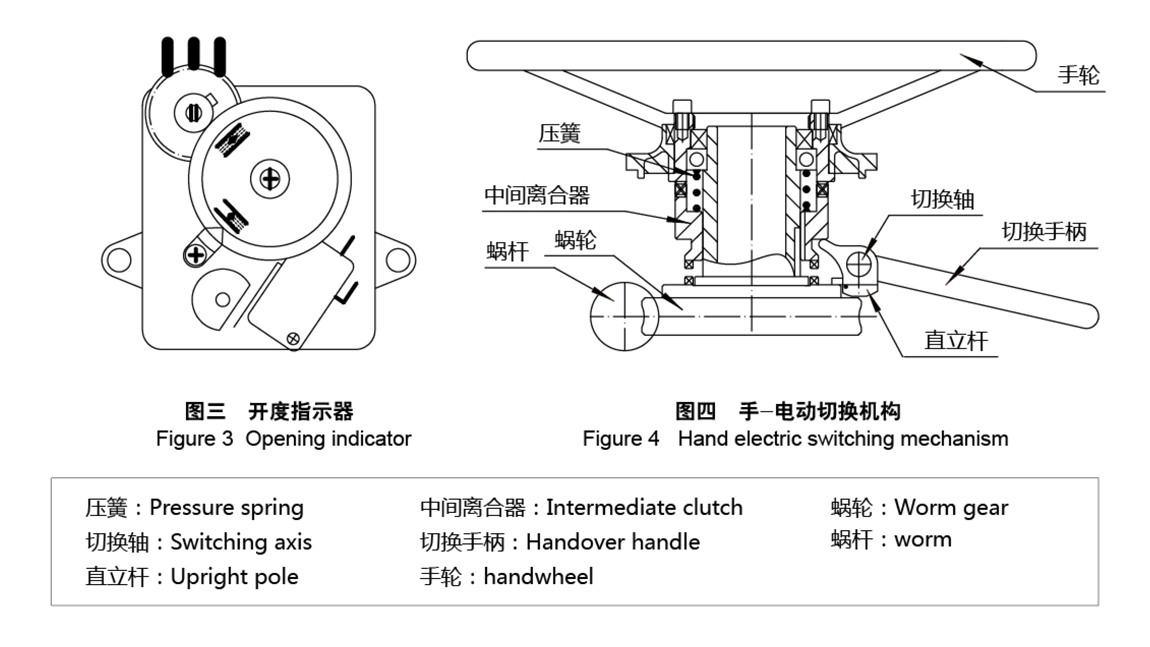

( 3 )可调式开度指示器(（图三）︰由减速齿轮组，调节齿轮，阀门开度表盘，凸轮，微动开关，及电位器组成。在现场调试时，可根据所配阀门开关的圈数，将调节齿轮调整到所需的位置，并与减速齿轮组啮合(在立柱上有所需圈数的数字当阀门在开启或关闭的过程中，开度盘经减速后转动，指示阀门的开关量，指示角度与阀门开关量同步，供远传指示阀门位置用。


手-电动切换机构(图四)︰为半自动切换，电动转变为手动操作需扳动切换手柄，由手动转变为自动时系自行进行(不需要扳动切换手柄)。由电动变为手动时，即用人工扳动切换手柄，使输出轴上的中间离合器向上移动，压迫弹簧。当手柄推到一定位置时之间离合器脱离蜗轮与手动轴爪啮合，则可使手轮上的作用力通过中间离合器传到输出轴上，即成为手动状态。手动变为电动时自动切换，当电机旋转带动蜗轮转动时直立杆立即倒下，在压簧作用下中间离合器迅速向蜗轮方向移动，与手动轴脱开，与蜗轮啮合，则成为电动状态。

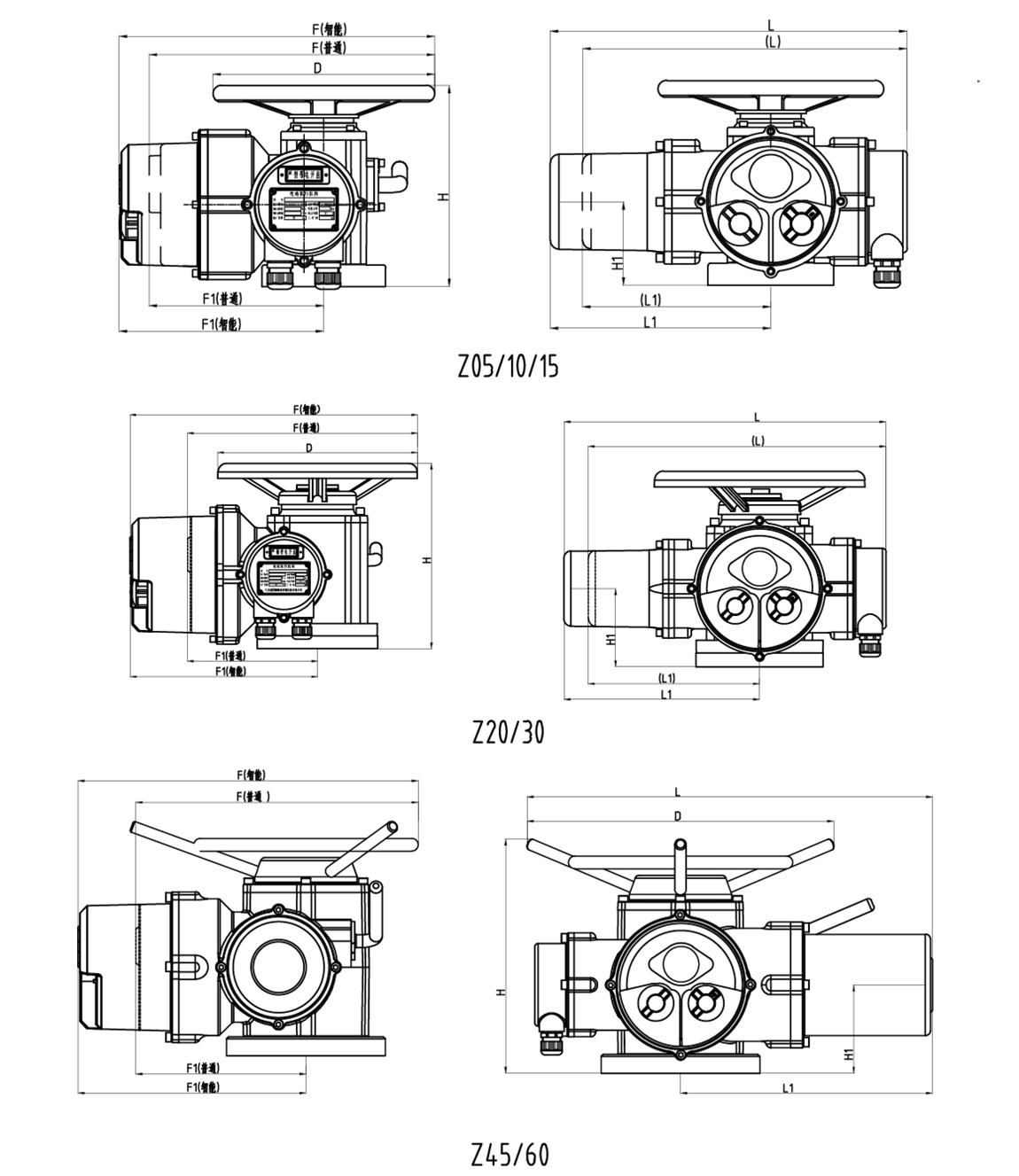

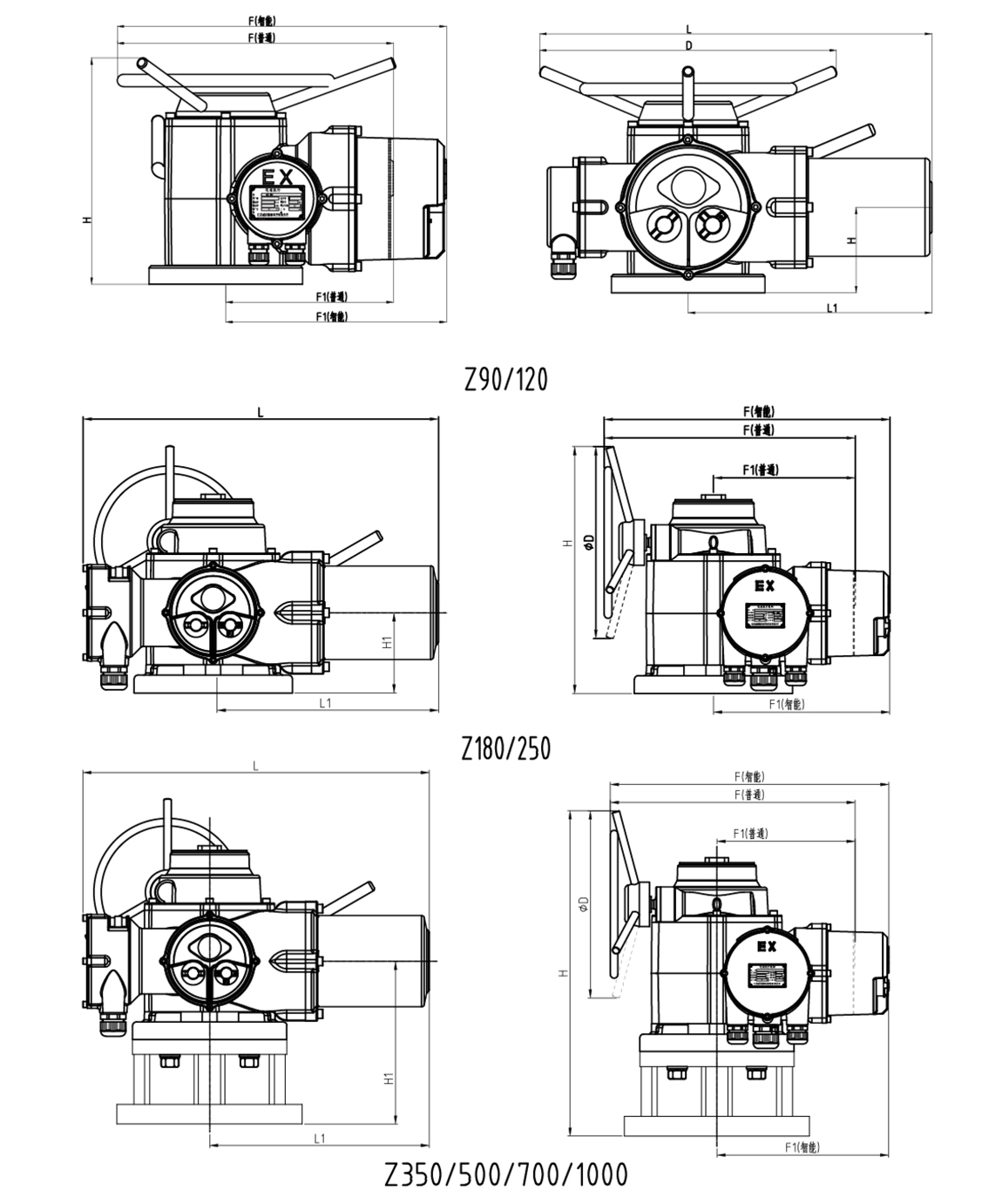

Z型白色电动调节型多回转执行器外形尺寸图与尺寸表：



型号	H	H1	F		F1		D	(L)	L	(L1)	L1
型号	H	H1	普通	普通	智能	普通
Z05/10/15	236	96	334	370	204	240	260	392	412	235	255
Z20/30	285	115	372	442	218	288	300	449	499	265	315
Z45/60	335	125	510	570	252	322	495		563		357
Z90/120	352	141	517	587	252	322	508	577	637	360	420
Z180/250	515	137	524	596	296	368	400		748		470
Z350/500	684	348	524	596	296	368	400		748		470
Z700/1000	747	411	524	596	296	368	400		748		470
