Z643WF气动平板闸阀

更新：2022-10-19 点击：549

阀门品牌：远大阀门有限公司
联系电话： 13918291052

产品介绍

Z643WF气动平板闸阀

Z643WF气动平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。

产品名称：	气动平板闸阀	产品型号：	Z643WF
公称通径：	DN50～DN1000	结构形式：	单闸板、双闸板
公称压力：	0.6Mpa～2.5Mpa	连接方式：	法兰、对夹
适用温度：	-20ºC～+150ºC～425ºC	驱动方式：	手动、链轮、伞齿轮、电动、气动、液动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、天然气、污水等	生产厂家：	上海良工阀门厂

产品说明

Z643WF气动平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。

产品特点

1.阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
2.阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
3.阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。
(1) 轭架套管–铝青铜轭架套管配置针形止推轴承，最大程度减少操作扭矩。
(2) 阀杆–螺纹长度直到托架；销钉和点焊；具有稳定性。
(3) 压力密封–结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现最好的阀帽密封。
(4) 阀座环–焊接阀座环垂直于流动通道，易于维护。
(5) 执行机构–这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。
(6) 轭架–完全装配式轭架通过抗震测试，易于维护和安装执行机构。
(7) 压盖–两件式，自调节压盖，避免被弹出。
(8) 整体后座–硬面，使用寿命最长。
(9) 阀瓣–弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。
(10) 整体止动–整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。

执行标准

设计规范	结构长度	连接法兰	试验与检验	压力-温度	产品标识
JB/T5298	JB/T5298	JB/79	JB/T5298	GB9131	GB/T12220
API6D	API6D	ANSI-16.5	API6D	ANSI B16.34	MSS SP-25

性能规范

设计等级		常温下试验压力（MPa）				适用温度℃			适用介质
设计等级		壳体	左密封	左密封	低压密封	“G”型	“D”型	普通型	“抗硫”型	“基本”型
公称压力PN（MPa）	1.6	2.4	1.76	1.76	0.6	-29～50	-45～21	-2～121	H2S和CO2总含量大于500mg/m2的介质	石油天然气、水等
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅级Lb	150	3.0	2.2	2.2	0.6
磅级Lb	300	7.7	5.6	5.6	0.6

主要零部件材料

阀门/阀盖	WCB	WC6	A352-LCB	A351-CF8M
闸板	2Cr13+ENP	20CrMoV+STL	ANSO410+ENP	ANSI316+ENP
阀杆	2Cr13	2Cr13	A182-A6a	A182-A316S
阀座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨/Flexible Graphite		聚四氟乙烯/PTFE+FPM
垫片	-	垫片		-
螺栓	35	螺栓		35
适用介质	水、油口、蒸汽	适用介质		水、油口、蒸汽

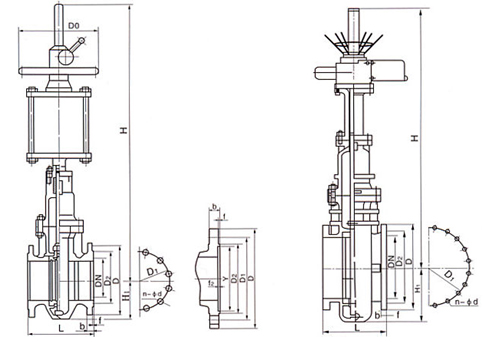

外形结构图

主要外形和连接尺寸PN1.6MPa-2.5MPa

1.6MPa	DN	L	D	D1	D2	Do	f	b	H	H1	n-Φd
凸面法法 RF (K)Z43WF-16C (K)Z543WF-16C (K)Z643WF-16C (K)Z943WF-16C	50	178	160	125	100	250	3	16	584	80	4-Φ18
	65	190	180	145	120	250	3	18	634	95	4-Φ18
	80	203	195	160	135	250	3	20	688	100	8-Φ18
	100	229	215	181	155	300	3	20	863	114	8-Φ18
	125	254	245	210	185	350	3	22	940	132	8-Φ18
	150	267	280	240	210	350	3	24	1030	150	8-Φ23
	200	292	335	295	265	350	3	26	1277	168	12-Φ23
	250	330	405	355	320	400	3	30	1491	203	12-Φ25
	300	356	460	410	375	450	4	30	1701	237	12-Φ25
	350	381	520	470	435	500	4	34	1875	265	16-Φ30
	400	406	580	525	485	305	4	36	2180	300	16-Φ30
	450	432	640	585	545	305	4	40	2440	325	20-Φ34
	500	457	705	650	608	305	4	44	2860	360	20-Φ41
	600	508	840	770	718	305	5	48	3450	425	20-Φ41
	700	610	910	840	788	305	5	50	3960	460	24-Φ41
	800	660	1020	950	898	305	5	52	4550	512	24-Φ41
	900	711	1120	1050	998	250	5	54	5250	565	28-Φ48
	1000	811	1250	1170	1110	250	5	56	5870	630	28-Φ18
2.5MPa	50	178	160	125	100	250	3	20	584	80	4-Φ18
凸面法法 RF (K)Z43WF-25 (K)Z543WF-25 (K)Z643WF-25 (K)Z943WF-25	65	190	180	145	120	300	3	22	634	95	8-Φ18
	80	203	195	160	135	350	3	22,	388	100	8-Φ18
	100	229	230	190	160	350	3	24	863	114	8-Φ23
	125	254	270	220	188,	350	3	28	940	132	8-Φ25
	150	267	300	250	218	400	3	30	1030	150	8-Φ25
	200	292	360	310	278	450	3	34	1277	168	12-Φ25
	250	330	425	370	332	500	3	36	1491	203	12-Φ30
	300	356	485	430	390	305	4	40	1701	237	16-Φ30
	350	381	550	490	448	305	4	44	1875	265	16-Φ34
	400	406	610	550	505	305	4	48	2180	300	16-Φ34
	450	432	660	600	555	305	4	50	2440	325	20-Φ34
	500	457	730	660	610	305	4	52	2860	360	20-Φ41
	600	508	840	770	718	305	5	56	3450	425	20-Φ41
	700	610	955	875	815	305	5	60	3960	460	24-Φ48
	800	660	1070	990	930	305	5	64	4550	512	24-Φ48
	900	711	1180	1090	1025	-	5	66	5250	595	28-Φ54
	1000	811	1305	1210	1140	-	5	68	5870	660	28-Φ48
