Z43Y,Z63Y,Z83Y高压平板闸阀

更新：2022-10-19 点击：546

阀门品牌：远大阀门有限公司
联系电话： 13918291052

产品介绍

Z43Y,Z63Y,Z83Y高压平板闸阀

Z43Y、Z63Y、Z83Y高压平板闸阀采用新型平衡浮动式密封结构，适用于压力不大于45MPa，温度不高于120℃的油、天燃气等管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测度严格、操作轻便，具有较强防腐、耐磨、耐冲蚀性能，是石油工业界一种理想的新型装备。

产品名称：	高压平板闸阀	产品型号：	Z43Y、Z63Y、Z83Y
公称通径：	DN25～DN150	结构形式：	闸板式
公称压力：	16.0Mpa～42.0Mpa	连接方式：	法兰、焊接、卡套
适用温度：	-20ºC～+150ºC	驱动方式：	手动、伞齿轮、电动、气动、液动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽、石油、天然气、污水	生产厂家：	上海良工阀门厂

产品说明

Z43Y、Z63Y、Z83Y高压平板闸阀采用新型平衡浮动式密封结构，适用于压力不大于45MPa，温度不高于120℃的油、天燃气等管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测度严格、操作轻便，具有较强防腐、耐磨、耐冲蚀性能，是石油工业界一种理想的新型装备。

结构特征

1、采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2、闸板下部开有导流孔，并给予精密导向，同时密封部均喷焊硬质合金，耐冲蚀。
3、阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4、关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成第一道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5、由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。

采用标准

设计标准		JB/T5298、APl6D
结构长度	法兰	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
连接法兰		GB/T9113、JB/T 79 ANSl 16.5a
对焊端		GB/T 12224
试验和检验		GB/T3927、JB/T 9092

性能规范

压力等级	16	20	25	32	35	40
工作压力（Mpa）	≤16	≤20	≤25	≤32	≤35	≤40
强度试验（Mpa）	24	30	37.5	48	52.5	60
密封试验（Mpa）	17.6	22	27.5	35.2	38.5	44
介质	水、油、天燃气
温度	-19～120℃
抗硫型	含H2S、CO2的石油、天然气等

Z43Y外形结构图

Z43Y主要外形尺寸

公称压力PN	公称通径DN	主要外形尺寸和连接尺寸
公称压力PN	公称通径DN	L	H	D0	D1	D2	D	b	Z-φd	L0
16MPa 22MPa	25	210	345	25	50.8	101.5	150	29	4-26	200
	32	240	350	29	60-32	111.0	160	29	4-26	220
	40	260	380	36	68.28	124.0	180	32	4-29.5	280
	50	300	400	45	95.25	165.0	215	38.5	8-26	300
	65	320	440	58	107.95	190.5	245	41.5	8-29.5	350
	80	360	500	72	123.82	190.5	240	38.5	8-26	360
	100	450	540	90	149.22	235.0	290	44.5	8-32.5	400
	150	560	620	135	211.12	317.5	380	56	12-32.5	450
25MPa 35MPa	25	220	345	25	50.8	101.5	150	29	4-26	200
	32	250	350	29	60-32	111.0	160	29	4-26	220
	40	270	380	36	68.28	124.0	180	32	4-29.5	280
	50	310	400	45	95.25	165.0	215	38.5	8-26	300
	65	340	440	58	107.95	190.5	245	41.5	8-29.5	350
	80	380	500	72	136.25	203.0	265	48	8-32.5	360
	100	480	540	90	161.92	241.5	310	54	8-35.5	400
	150	580	620	135	211.12	317.5	395	83	12-39	450

Z63Y外形结构图

Z63Y主要外形尺寸

公称压力PN	公称通径DN	主要外形尺寸和连接尺寸
公称压力PN	公称通径DN	L	H	D0	D1	L0
16MPa 22MPa		160	345	25	42	200
	32	180	350	29	54	220
	40	210	380	36	60	280
	50	230	400	45	73	300
	65	250	440	58	89	350
	80	270	500	72	108	360
	100	320	540	90	133	400
	150	500	620	135	192	450
25MPa 35MPa	25	160	345	25	42	200
	32	180	350	29	56	220
	40	210	380	36	64	280
	50	230	400	45	76	300
	65	250	440	58	89	350
	80	270	500	72	114	360
	100	320	540	90	146	400
	150	500	620	135	192	450

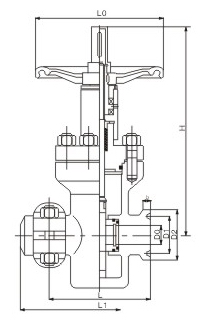

Z83Y外形尺寸图

Z83Y主要外形尺寸

公称压力（MPa）	公称通径（MPa）	尺寸（mm）
公称压力（MPa）	公称通径（MPa）	L	L1	H	D0	D1	D2	b	L0
16 22	40	210	370	380	36	88.8	120	20	280
	50	230	410	400	45	88.8	120	20	300
	65	240	440	440	58	88.8	120	20	350
	80	270	490	500	72	107.8	140	20	360
25 35	40	230	390	380	36	88.8	120	20	280
	50	240	420	400	45	88.8	120	20	300
	65	260	460	440	58	88.8	120	20	350
	80	290	510	500	72	107.8	140	20	360

操作方式

1、阀门出厂前均作了强度和密封试验，使用时所有连接处均应保持初始状态。
2、本系列阀门操作手轮上标有启闭旋向标志，明杆式上部配有启闭高度标尺,以供调节指示。
3、本阀门与管线焊接时，应将阀门开启，适当用潮湿物保护颈部，尽量减少高温热传导，以防损坏密封填料件。
4、关闭阀门时严禁使用加力杆，闸板关闭至顶端时手轮应回转1/2圈使闸板处于浮动状态。
5、阀门在使用过程中，应定期向阀帽注脂接头注入定量润滑脂。
6、阀门在使用过程中，如因易损件而泄漏，应及时更换。
7、阀门在检修过程中，应将内腔清洗干净，组装时应将各传动部位加润滑脂。
8、阀门储存停用期间，应将闸板处于关闭位置，长期存放应置于通风干燥处，定期检查保养。

使用说明

1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。
2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线
3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病。
4、平板闸阀关闭时能自动卸掉内腔高压，保证使用安全。
5、全封闭结构，防护性能好，可适应全天候要求。
